急求大师帮助

好学之生 · 发表于 2015-5-30 07:36:28

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

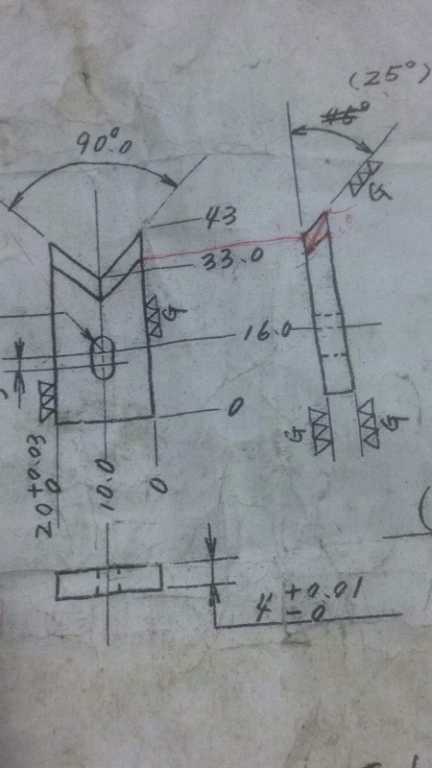

这是钨钢的，砂轮打不了斜度，请求大师们帮助！
来自: 微社区

虹山工具 · 发表于 2015-9-13 11:53:56

2、砂轮选择用黑色碳化硅的，便于磨钨钢。
3、关键砂轮要修成外圆周呈90度，可以手打，一边45度，慢慢修出来，然后用直角量尺量即可，因为工件的90度斜面刃口的立体诸多形体并无具体形位公差，说明刃口主要用于切割而不是与其他部位配合。所以圆周90度砂轮完全可以用手慢慢打出来。
4、磨刃口时用砂轮量角度边一刀切下，完成V形带25角度的刃口，砂轮磨损了，修整是注意修出90度的尖角就能搞定了。

虹山工具 · 发表于 2015-9-13 11:41:10

你图纸画错了，左视图不对，应该是25度角向左上倾斜而不是现在的右上。加工要点在于：工件的V形刃口磨前的加工余量要适量，用铣削或线切割都行，余量在15-20丝即可，磨削主要要求：1、用角度平口钳调好25度角度卡两大端面，并找正。

方圆 · 发表于 2015-5-30 10:52:25

以前做过，这方法可以做出来，但不是太好。摆好角度让线割开初，余量最好在0.1，用棕刚玉砂轮修成型加水磨

419146173 · 发表于 2015-5-30 10:09:18

能做～联系人：15941104003

好学之生 · 发表于 2015-5-30 11:32:54

关键钨钢砂轮修不了斜度！
来自: 微社区

419146173 · 发表于 2015-6-1 09:35:47

图中25度是你自己改的吗？

419146173 · 发表于 2015-6-1 09:42:03

本帖最后由 419146173 于 2015-6-1 10:59 编辑

你这样的活多吗？

419146173 · 发表于 2015-6-1 09:43:45

本帖最后由 419146173 于 2015-6-1 10:55 编辑

试试看

419146173 · 发表于 2015-6-1 10:59:47

多的话可以发过来做～
来自: 微社区

好学之生 · 发表于 2015-6-1 11:21:06

419146173 发表于 2015-6-1 09:35
& t2 [! D+ Y& ] f, I6 e图中25度是你自己改的吗？

客户要求改的
来自: 微社区

好学之生 · 发表于 2015-6-1 11:21:39

419146173 发表于 2015-6-1 10:596 f. r1 H3 L- @/ R+ q) H. Z
多的话可以发过来做～

请大师指点指点
来自: 微社区

pymaomao2015 · 发表于 2015-6-18 12:45:35

这个是剪线的吧

pymaomao2015 · 发表于 2015-6-18 12:46:21

我们做过这个东西

0126 · 发表于 2015-6-20 18:57:49

多的话可以做

虹山工具 · 发表于 2015-9-13 11:55:37

注意还有第二点！！！
