速求高手解答

xugan · 发表于 2015-7-17 05:18:42

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

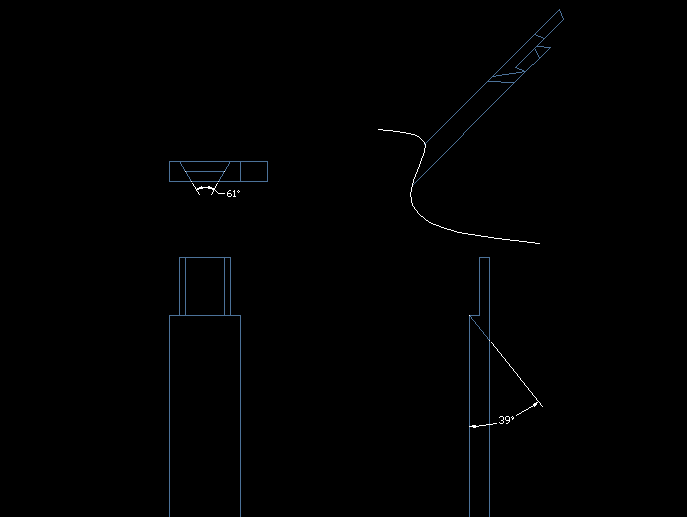

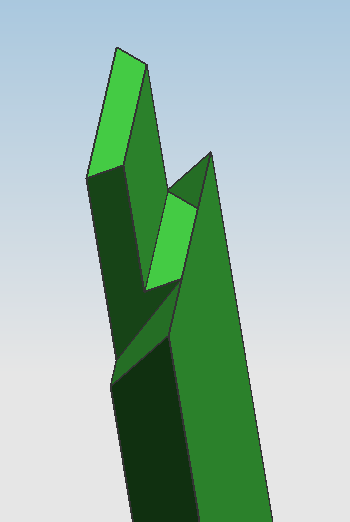

速求高手解答，在论坛发布几天都没解决，这种角度应该怎么垫

gzb860421 · 发表于 2015-7-26 11:15:12

本帖最后由 gzb860421 于 2015-7-26 11:31 编辑

其实吧，按照过料槽的开口导入角的加工方式加工就好了呀？最简单不计算的方法{:soso_e114:}正弦杆摆39度在机器磁台上，正弦台摆起30.5度，正弦台贴在正弦杆上，试切一刀。投影你砂轮的侧壁切得那个面，发现本来应该平的面是个斜度，测量这个角度，砂轮侧壁修这个斜度就OK了（工件躺着切，测量是表面投影。厚度放投影机投影图纸39度标注尺寸那个点的面

xugan · 发表于 2015-7-27 21:51:30

419146173 发表于 2015-7-20 07:10
* N' ], L! N/ P |3 o' ]; L公式中39度在误导你…应该是51度…你之所以没弄明白…就是你公式参数带错了吧…想想看看

无语不知道是我没想明白，还是你图子没有看明白

吸血鬼 · 发表于 2018-3-5 22:31:07

路过顶一顶

魔界幽灵 · 发表于 2015-7-17 10:16:38

我不是发给你了。论坛没义务帮你解决问题

xugan · 发表于 2015-7-17 18:22:14

按你发的哪公式根本磨不出来

xugan · 发表于 2015-7-17 18:24:37

论坛不就是讨论问题解决问题的吗

xugan · 发表于 2015-7-18 04:54:50

想了很久没想出来，这种斜度应该是磨不出来的

419146173 · 发表于 2015-7-18 06:00:17

只要是两平面就可以的…可能是你公式利用错了角度…你再好好看看…

419146173 · 发表于 2015-7-18 06:28:28

怎么算的？？发过来…我帮你看看…

xugan · 发表于 2015-7-18 07:06:34

图子的侧面是反斜度，不是反斜度的复合角度就好磨

xugan · 发表于 2015-7-19 05:15:51

论坛大神指点一下

419146173 · 发表于 2015-7-19 07:18:38

是一样的…慢慢想…

xugan · 发表于 2015-7-19 16:43:33

就是想不出来才上论坛讨论，一个人慢慢想的话，哪我就不发帖子了

419146173 · 发表于 2015-7-20 07:07:16

一样的…它和另一个角正反无关…只是掰起一个角度…另一个角度就正常算…你按心中干过的正常角算…

419146173 · 发表于 2015-7-20 07:09:22

公式中39度在误导你…应该是51度…你之所以没弄明白…就是你公式参数带错了吧…想想看看

419146173 · 发表于 2015-7-20 07:10:14

公式中39度在误导你…应该是51度…你之所以没弄明白…就是你公式参数带错了吧…想想看看

xugan · 发表于 2015-7-27 21:49:20

哪图子上是反斜度，砂轮要修反斜度才能磨出来，砂轮不能从Z从上往下下，只能从Y进，但左右又不能控制好
