这种工件你一天能磨多少个啊

成型高手 · 发表于 2010-2-4 22:11:29

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

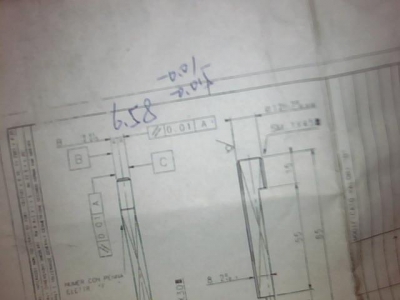

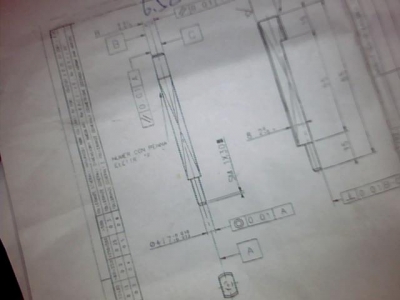

最近，接了这样一张单，如右图所示图片 006.jpg

，是由12大的外径磨到6.58（-0.01/-0.015）的扁位，需要强调一点的是扁位跟圆（外径12）的同心度0.01，即不能偏心，请问各位有什么快速高效的加工方法，关键是效率啊，谢谢！

yihongming · 发表于 2010-2-5 11:39:51

可以先开粗，再精磨。一天应该可以做一二十个。

用心 · 发表于 2010-2-6 09:19:33

是个偏心轴类的吗？如果是的话，做专用夹具，一天可以做个几百件吧

hhd160 · 发表于 2010-2-7 15:48:43

300件没问题

jcq5566 · 发表于 2010-2-14 15:08:21

本帖最后由 jcq5566 于 2010-2-14 15:17 编辑

图不是很清楚，有的尺寸看不清楚！
先开粗，放个0.20mm余量（注意两边均量磨），精磨时用千分表放在大理石上打表保证同轴度0.01mm要求（打表取工件前端一段圆柱体）。开粗时工件可能会变形，注意充分冷却和增加半精磨的次数，多修砂轮保持锋利性。如果没有专用夹具这样做的话一天（8小时计算）大概保守可以做五六十吧。

即无止境 · 发表于 2015-11-14 20:50:05

yihongming 发表于 2010-2-5 11:397 H5 W; N7 Y+ @1 Q, E" \) Q2 @: ^
可以先开粗，再精磨。一天应该可以做一二十个。

我们做过这张图纸，，是格尔的单，，，一天20件太少了

即无止境 · 发表于 2015-11-14 20:50:55

楼主的活，前两天我们还在做

running · 发表于 2015-12-15 23:36:41

看了都是泪

wangdake · 发表于 2015-12-24 14:32:01

呵呵，学习了！

jgh1434 · 发表于 2015-12-24 21:29:23

手机看不清图哦，不好发言

Q5597234 · 发表于 2016-7-31 21:36:57

属于原件吗？

吸血鬼 · 发表于 2018-3-4 23:06:34

我看不清楚图纸
