用过顶针冲子成型器的来指点下

490475796 · 发表于 2010-4-7 18:53:31

楼上两位师傅说的多我都很有帮助，先谢谢了

yz7297423 · 发表于 2010-4-21 20:13:05

用铣床尾架就可以了,市场可以买到
下面可以装定位块,中心高有几种规格100.125.150...................
自己去选

490475796 · 发表于 2010-4-22 23:50:08

铣床尾架是什么样的东西，谁可以发个图来看看吗

凡18 · 发表于 2010-5-2 20:51:54

楼主，不知道你的顶针冲子成型器做好没，要是做好了，介绍一下经验。我也想做一个，底座我知道做，但是顶尖尾座还没想出来，不知道顶尖是微调的还是弹簧顶的，交流一下，

tianxing · 发表于 2010-5-2 21:04:14

回复 8# 490475796


尾座的高度你可以根据冲子的中心高自己配磨阿

凡18 · 发表于 2010-5-2 22:21:55

尾座的高度和中心高我知道怎么配磨，但是顶尖部分还想出好的方法

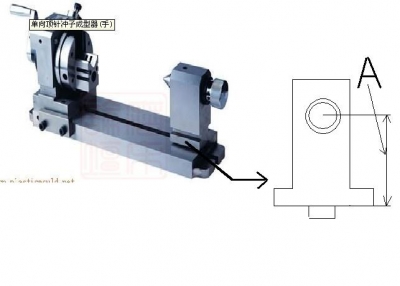

金属狂人 · 发表于 2010-5-2 22:52:40

今天回头看看这个帖子
原来是想改成这个
其实并不难吧
稍微变动一下就ok啦

490475796 · 发表于 2010-5-3 00:07:56

我这段时间很忙还没有做这东西，难度确实不大，就是不知道顶针孔用什么打好
我想用加工中心做不知道怎么样。别说慢走丝我这边没有。还有选材料不能太硬加工中心做不了，要不易变形的

490475796 · 发表于 2010-5-3 00:12:41

顶针孔用加工中心做精度高吗，选什么材料好要加工中心能做的而且不易变形的

lqg · 发表于 2010-5-3 21:44:39

成型器的中心不断在调那头也可以调不

凡18 · 发表于 2010-5-3 22:41:55

成型器的中心是不会改变的，每个冲子成型器上都有标注，一般在80-82mm之间。

凡18 · 发表于 2010-5-3 22:48:58

回复 24# 490475796
材料要用热处理过的，没有慢走丝，用快走丝也可以，实在不行就从中间分开用磨床磨出来，用螺丝固定。

490475796 · 发表于 2010-5-4 00:00:40

热处理过的材料，那滑道不也要割了，300MM的槽线切割偏0.05都算不错了

凡18 · 发表于 2010-5-7 22:48:52

铣床加工后再热处理，滑道可以用磨床加工，精度可达到0.002mm,兄弟难道没用磨床吗？

490475796 · 发表于 2010-5-8 00:20:18

铣床加工后再热处理，滑道可以用磨床加工，精度可达到0.002mm,兄弟难道没用磨床吗？; u6 Q* n# Y9 d% d; @; q, s9 B
凡18 发表于 2010-5-7 22:48
0 [+ T1 o6 V6 V- _! i4 F5 r) A5 E

登录/注册后可看大图

铣好在热处理不会变形吗，热处理好又铣不进了，直接用磨床那得花多少时间啊

凡18 · 发表于 2010-5-9 14:19:44

回复 31# 490475796

热处理变形后，可以用磨床磨过来，用不了多少时间的。兄弟啊，铣床粗加工放余量-热处理-磨床精加工到尺寸。
