今天教徒弟的一款零件。

maoyijiang1112 · 发表于 2010-4-6 18:33:33

您需要登录才可以下载或查看，没有账号？注册会员

×

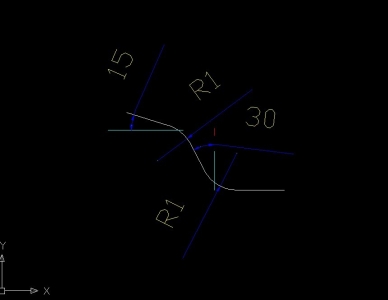

先上图

徒弟跟了我有三个月了吧，の？记不清了，呵呵。教了他做了这款零件，徒弟很聪明，也很好学，属于一点就透型的，不用很费心就能出效果，很舒心。

吸血鬼 · 发表于 2018-3-2 21:09:48

.............我开始以为是R接R
我识图不行啊

xuanxuan · 发表于 2015-3-31 21:16:12

弱弱的冒个泡！

研磨者 · 发表于 2010-4-6 19:25:50

过程描述下最好

maoyijiang1112 · 发表于 2010-4-6 19:38:58

回复 2# 研磨者

这个工件的加工方法各路大侠应该都会的哦，下面的圆弧和斜面一起做就好了呀，最后再接上面的圆弧咯，
上面的圆弧是一段弧哦，不难计算的。

亿万毫分 · 发表于 2010-4-6 20:50:45

很少做这样的工件。

金属狂人 · 发表于 2010-4-7 00:23:28

就是一个图纸
是乎太没意思喇叭

maoyijiang1112 · 发表于 2010-4-7 21:29:38

狂人兄驾到，自然不敢多说什么，如果要说，岂不是鲁班面前耍大斧？

lyl8015 · 发表于 2010-4-9 15:06:41

像狂人这样技术高的的论坛也只有那么几个，但像我这样的菜鸟就很多了，望楼主能说下加工的方法，好让我们多学习下

maoyijiang1112 · 发表于 2010-4-9 18:52:34

下面的圆弧很好做的
打个砂轮就OK了
上面的圆弧式一个弧度
提醒大家yixia
这不是R接r，中间有一点是斜面来的。

007 · 发表于 2010-4-9 19:24:10

有点意思。。。。。。。。。

lwj331080845 · 发表于 2010-4-27 19:44:53

郁闷三角函数米学好现在搞的计算不会了

草池 · 发表于 2010-5-7 00:27:45

希望楼主多发点工件图纸在写上加工工艺多帮助其他的会员学习

红金龙 · 发表于 2010-6-13 16:37:31

我也做过，不难

dingfangai · 发表于 2010-12-22 19:46:47

我也想知道砂轮是怎么打出来的，还望指教

laoquan · 发表于 2010-12-23 00:42:18

先斜度再R,不过偶还没磨过.毕竟才摇了几天磨床.:自信能磨出来.:)

andyzbw · 发表于 2010-12-23 23:07:38

曾经在模具厂做学徒的时候，没师傅，这样的东西都是我自己摸索出来的

强哥KA · 发表于 2010-12-24 20:07:40

对呀。行做下面一个在用走刀法走上面一个圆弧
