四方R的冲头不用叠标准块的办法，怎样接R

我不后悔 · 发表于 2010-3-3 18:47:14

不是有中心距吗，死比，

tianxing · 发表于 2010-3-7 19:18:56

小牛的米其林R机说明书可否单开贴发一下

82761499 · 发表于 2010-3-25 01:44:18

回复 1# 成型高手

成型高手:)

82761499 · 发表于 2010-3-25 01:45:13

多去论坛看看那里有的，不要老是问:victory:

自动冲压 · 发表于 2010-3-25 21:12:35

楼主的方法磨得出打死我也不相信，让我们相信就画个示意图看看

rilgadw · 发表于 2010-4-19 11:16:09

我会做.但我不知道怎么说.你们怎么没有说到圆心的问题?

rilgadw · 发表于 2010-4-19 11:19:35

你们的方法只是一个接近R.不信做一个测一下

wangjianhua · 发表于 2010-4-20 21:37:40

好难啊好难啊好难啊好难啊好难啊好难啊好难啊好难啊好难啊好难啊好难啊好难啊好难啊好难啊

66289869 · 发表于 2010-4-21 09:17:16

看不懂图啊~

菜鸟寻求帮助 · 发表于 2010-5-30 23:07:44

前辈们真牛逼啊我还要继续努力

chenxiaohui · 发表于 2010-6-1 14:56:57

学习了谢谢

feiyuncai520 · 发表于 2010-6-2 23:49:18

回复 16# 成型高手

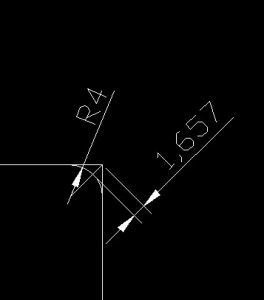

大哥你说你下0.436啊？你能磨出R4来？我真的要把那工件吃掉，知道怎么算不？公式简化后是R*（根号2-1），是我自己简化的，大约是R*0.414，下刀数是1.657，给张CAD的截图给你，免得我说话无力

成型高手 · 发表于 2010-6-4 19:07:42

回复9楼，21楼的兄弟，上图啦图片 001.jpg

把2个面调平后D点就在冲子机的中心

成型高手 · 发表于 2010-6-5 08:00:51

由于时间原因，图纸不是很清楚，补充一下；两平面校平（相同高度）后，D就是冲子机的中心， AD就是45度的直线，交直径32的圆于B点，交R4于C点，下刀数就是BC=BD-CD，不过计算有点复杂，显得有点小题大做。如果是练计算能力，还有价值。:lol但一般实际操作，还是小牛的方法好用:D

lqg · 发表于 2010-6-11 20:44:43

看冲子成型器说明书

磨床学生 · 发表于 2010-6-11 20:51:21

楼上的把说名书都上传了
