磨削技术网»技术交流 › 磨床论坛 › 精密平面研磨 › 看看谁能算出来
12345下一页
返回列表 发新帖
楼主: 980790079

看看谁能算出来

 荐  火... [复制链接]
发表于 2010-4-15 21:44:42 | 显示全部楼层

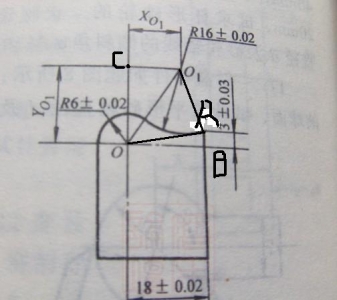

+ X2 Z8 U$ Q; F作如图辅助线，计算角AOB，角O1OA。再用90度减以上两度数可以得到角COO1的度数。OO1的长度是R6+R16，后面就是三角函数了
回复 支持 反对

使用道具 举报

suwujun
发表于 2010-4-15 21:57:29 | 显示全部楼层
O'OA不是直角三角形吧!怎么知道O'OA它的角度?
回复 支持 反对

使用道具 举报

思索
发表于 2010-4-16 21:34:42 | 显示全部楼层
这个真不会…* \8 U& S2 _. x, O
有好心人图解吗？
回复 支持 反对

使用道具 举报

发表于 2010-4-17 09:41:05 | 显示全部楼层
弄得太复杂可18—X是什么`看了半天想不出来:'(
回复 支持 反对

使用道具 举报

suwujun
发表于 2010-4-17 19:35:34 | 显示全部楼层
回复 33# tianxing 5 F, ^+ l1 U$ ]

* Z5 l1 A4 T5 z$ z- ^8 p
( m. t, H& t' d+ m7 P$ H8 k/ C, z    看懂了`
0 q0 t3 [7 \; `8 X8 A! Y/ _( q# P0 J5 e& y- L+ d/ R
  比方程组的容易懂2 Z" ]0 H6 ~9 t. ^4 v7 p
第一个用勾股定理
$ e. ?8 j* h3 E4 I方程组的第2试子不知道怎么来的`1& Y1 Z* a4 d# e% a
有师傅教下我么6 R* v4 F: w# {6 b

0 |( g; r* s: ~( I  给个提示也行用什么定理公式什么的?
) O8 P) [; P/ \/ `7 {: a% K/ W
感激不尽啊!!QQ250663776
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-17 20:37:30 | 显示全部楼层
回复 33# tianxing 3 [0 _5 u9 x+ L4 a2 j. Z
* `9 U# j% L$ v6 ~/ X1 h* Z
- u0 N6 {! I* [  {+ V* X9 |) O" O! ~
思路正确，这正是我的第二种解法。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-17 21:39:37 | 显示全部楼层
作如图辅助线，计算角AOB，角O1OA。再用90度减以上两度数可以得到角COO1的度数。OO1的长度是R6+R16，后面 ...: W6 D( u- T/ T' f9 B
tianxing 发表于 2010-4-15 21:44

) X8 D2 h6 n. V) P# b: i' t
登录/注册后可看大图

3 d5 a9 R6 l6 _  I' A- ]! N* N$ J4 g# p

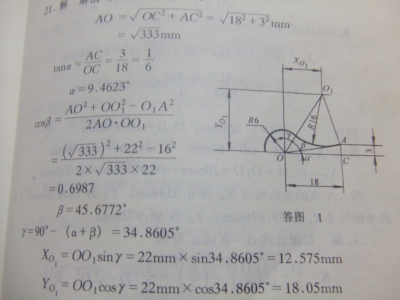

7 D& Q( {4 A4 H* T1 D- M    DSCF3627.jpg
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-17 21:57:05 | 显示全部楼层
回复 1# 980790079
) q3 ?* e: W: T( |. E3 A) z: Z# u* o& y2 y. l8 u
& c- L+ s# N6 F7 }% B6 ~" D, `

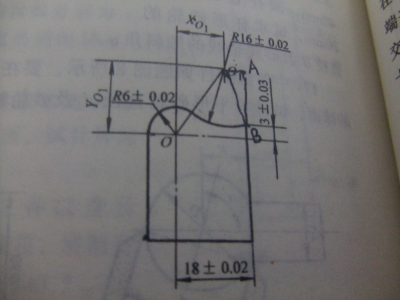

    DSCF3628.jpg 8 S; }+ J, J. ^" U0 S! j& r( D0 |
如图：XO1向右延长，作B点向上延长，两点交点为A，形成一三角形O1AB.
9 E7 M7 R/ k# q" r图中两个三角形列出一组二元二次方程组，然后解方程组。% f3 Z- I3 d7 z: u9 g+ x* s
圆心在O，半径为R1+R2=6MM+16MM=22MM的圆的方程为：
5 G# O4 b4 B3 h3 V4 L* fX*X+Y*Y=22*22
4 ]% q8 w9 l- D3 ?9 g' q圆心在O1,半径为16的圆的方程为* Y- `0 C- p9 D, r" n/ T8 M6 c
（18-X)*(18-X)+(Y-3)*(Y-3)=16*16
; Z3 {6 M! f* l0 _解方程组得出X = 12.575MM.Y=18.05MM
回复 支持 反对

使用道具 举报

hkzone
发表于 2010-4-20 11:08:47 | 显示全部楼层
980790079 发表于 2010-4-17 21:39
7 D; s2 W8 w2 Z* [- q/ \

登录/注册后可看大图

% n  P" W# J2 z1 ~# M9 X! {
4 C& B3 g. c' _4 K6 G还是这个方法好计算，方程组解的头都大了。
回复 支持 反对

使用道具 举报

思索
发表于 2010-4-20 18:04:46 | 显示全部楼层
谢谢…- ~4 h/ }) M. r0 P8 T1 Y3 n
方程式是看懂了，那另一种的那个三角形COO'不是直角三角形呀…0 m& E- z% ]6 z% k! Q
要用到？？？？
回复 支持 反对

使用道具 举报

发表于 2010-4-20 21:15:24 | 显示全部楼层
谢谢…/ U, ]) ^7 O+ X+ a! U+ j/ X
方程式是看懂了，那另一种的那个三角形COO'不是直角三角形呀…
9 s: R1 l: M! s, ?, B" h+ s要用到？？？？' R5 O& W; j; @4 s; C. g  o
思索 发表于 2010-4-20 18:04
4 c0 `, _8 A- A% q6 ^

登录/注册后可看大图

2 L9 K8 X9 r* P7 j3 A  l  A' j8 r2 e  |1 ]! I/ m0 J8 t  M4 C& o
' ~+ K9 G/ \' M& k! \, M
   高中几何中有，已知三角形各边长可以计算角度
回复 支持 反对

使用道具 举报

发表于 2010-4-21 11:49:53 | 显示全部楼层
十几年的风雨洗礼，模糊了不记得计算了。
& |6 ]. Z- f* w& _$ n3 r4 G真是岁月催人老。
回复 支持 反对

使用道具 举报

suwujun
发表于 2010-4-21 19:38:24 | 显示全部楼层
谢谢楼主`!这个楼主发出来了我就开始想想了几天都想不出来`1, k" |) D$ M+ n1 \, ]5 U

/ r6 N. i" g/ |' R+ n  E' D看你解出来一下子就懂了1`要是读书的时候我没半小时就能懂!哎!~* H: n: C; T+ B+ ]  n! s1 H

) h5 D# U, k1 l.....在次谢过~
回复 支持 反对

使用道具 举报

思索
发表于 2010-4-21 23:17:39 | 显示全部楼层
高中没去过…1 K8 ?9 {0 T3 Z3 w
呵呵…' n2 I4 v) S5 I0 _% C, y
学徒时学过任意三角形…- h3 O' V& ^/ u/ ~0 ~5 P4 z6 _, a
哎…
. F. {$ {) ^& m, p3 e都是厂里贫，喝稀饭时都喝完了…8 X& m% d  r% \" N
嘻嘻…
回复 支持 反对

使用道具 举报

rhj159
发表于 2010-4-28 21:16:33 | 显示全部楼层
不用算！找个计算机，画图，求点！
回复 支持 反对

使用道具 举报

zyg1002
发表于 2010-4-30 14:48:16 | 显示全部楼层
呵呵 挺好的问题
回复 支持 反对

使用道具 举报
